COME FUNZIONA UN DEUMIDIFICATORE BIEMMEDUE?

LA TRASFORMAZIONE DELL’ARIA PER ABBASSARE L’UMIDITA’

I deumidificatori Biemmedue, detti anche Arcodry, azienda sita in Cherasco, Cuneo, nel cuore del Piemonte e delle famose Langhe e Roero, sono apparecchi autonomi, funzionanti senza la necessità di installazione, semplicemente connettendoli con una spina alla rete elettrica.
Il deumidificatore è costituito da un circuito chiuso contenente un fluido refrigerante ecologico, avente i seguenti elementi principali:

(n°2 - Fig. 1) compressore: determina la circolazione del fluido refrigerante

(n°3 - Fig. 1) condensatore: in tale elemento, fisicamente simile al radiatore dell’automobile, il fluido allo stato gassoso, spinto dal compressore si trasforma in liquido cedendo calore; tale calore riscalda il condensatore stesso

(n°5 - Fig. 1) tubo capillare: in tale elemento il fluido, divenuto liquido, espande riducendo la propria pressione

(n°6 - Fig. 1) evaporatore: in tale elemento, anch’esso costituito da una batteria simile al radiatore auto, il liquido si trasforma in gas sottraendo calore e di conseguenza raffreddando l’evaporatore.
Il fluido refrigerante ritornato gas, continua il suo percorso attraverso il compressore ed il ciclo ricomincia. L’aria da deumidificare viene spinta attraverso il deumidificatore da un ventilatore (n°1 - Fig. 1) attraversando prima l’evaporatore (freddo) e poi il condensatore (caldo).

View fullsize

FIG.1

View fullsize

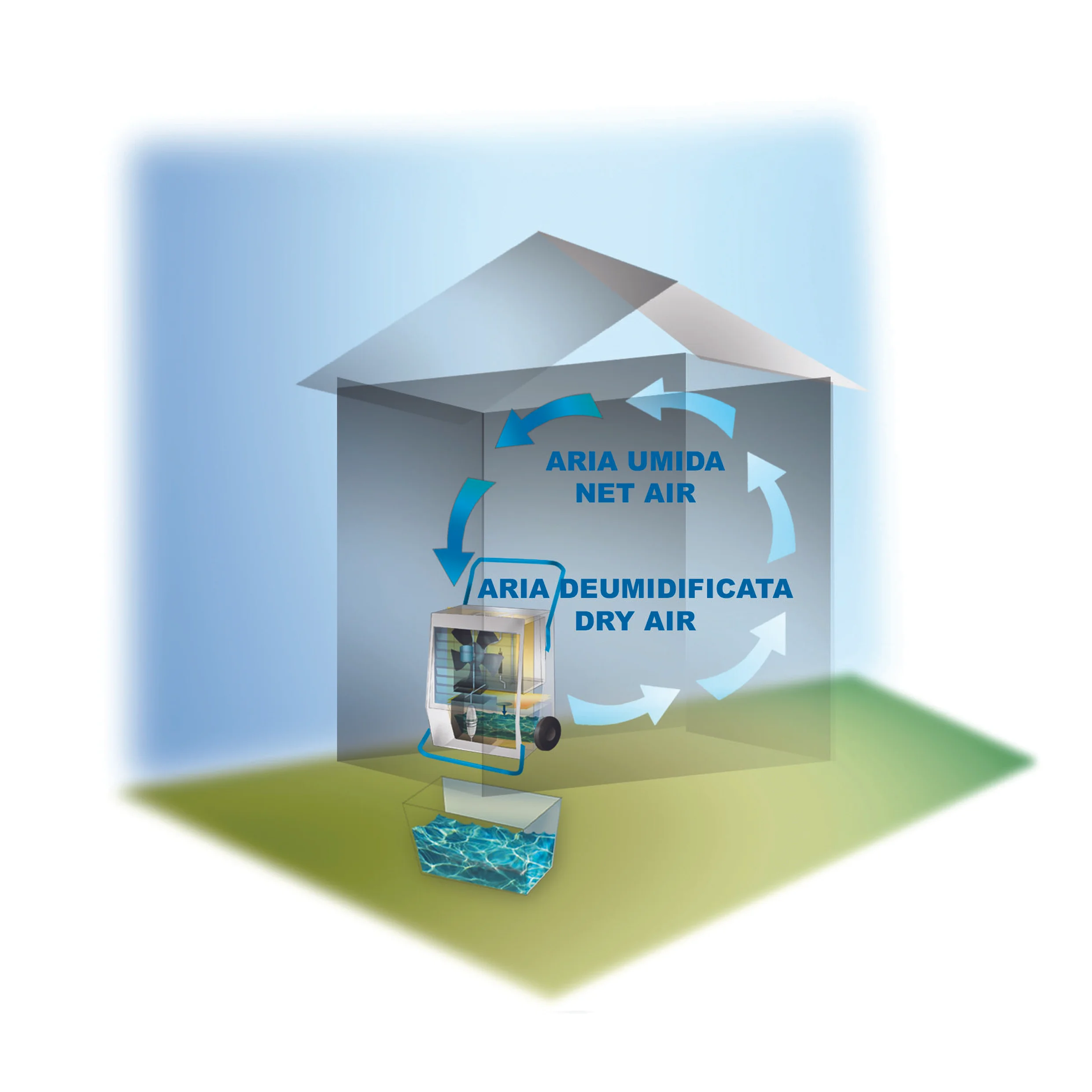

Il ciclo di funzionamento è pertanto il seguente:
- L’aria passa sulla superficie dell’evaporatore, dove si raffredda depositando l’eccesso di umidità, che si trasforma in gocce d’acqua che cadono nella vaschetta di raccolta.
- Successivamente, l’aria passa attraverso il condensatore, dove riacquista alcuni gradi di temperatura e viene re-immessa nell’ambiente più secca e più calda, contribuendo così, nel mix che si determina nel tempo, ad abbassare il livello di umidità dell’ambiente, no al raggiungimento dei valori desiderati.

Quando la temperatura ambiente è al di sotto di certi valori (15°/18°C), la temperatura delle super ci dell’evaporatore discende a sua volta determinando formazione di ghiaccio che limita il passaggio dell’aria, compromettendo il buon funzionamento del sistema.

Per ovviare a questo possibile inconveniente è prevista, tranne che per il modello DR80, la funzione di sbrinamento automatico, che consiste nella possibilità di riscaldare l’evaporatore quando la sonda ne rilevi temperature troppo basse.

In questo caso tramite una valvola di by-pass (n°4), il compressore immette direttamente il gas nell’evaporatore, senza passare dal condensatore, determinandone un incremento della temperatura.

Il circuito di by-pass si richiude automaticamente quando la sonda rileva una temperatura più elevata ed il ciclo di deumidificazione riprende normalmente.

È importante rilevare che tale sistema di sbrinamento garantisce il ritorno alla perfetta efficienza del deumidificatore dopo pochi secondi; inoltre è l’unico sistema di sbrinamento che consenta la piena efficienza del deumidificatore anche con temperature di aria da deumidificare molto basse (inferiori a 8/10 °C)

View fullsize

FIG.2

1. Ventilatore - Fan • 2. Compressore - Compressor • 3. Condensatore - Condenser • 4. Valvola by-pass - By-pass valve (Fig. 1) • 5. Tubo capillare - Coiled tube (Fig. 1) • 6. Evaporatore - Evaporator • 7. Filtro aria - Air filter • 8. Vaschetta raccolta acqua - Tank for collecting water • 9. Umidostato - Humidistat • 10. Spia vaschetta piena - Warning lamp: water container full • 11. Spia di sicurezza - Warning lamp: overheating • 12. Interruttore - On/off switch • 13. Contaore - Timer 14. Tasto per versione dual voltage - Switch for dual voltage version
